边坡倾斜振动监测系统的组成结构有哪些?

2023年09月13日 16:03

  边坡倾斜振动监测是在边坡一定的区域内设置一组(一般每边1-2组)水平或竖直方向的位移传感器,用来监测边坡的倾斜和振动情况。

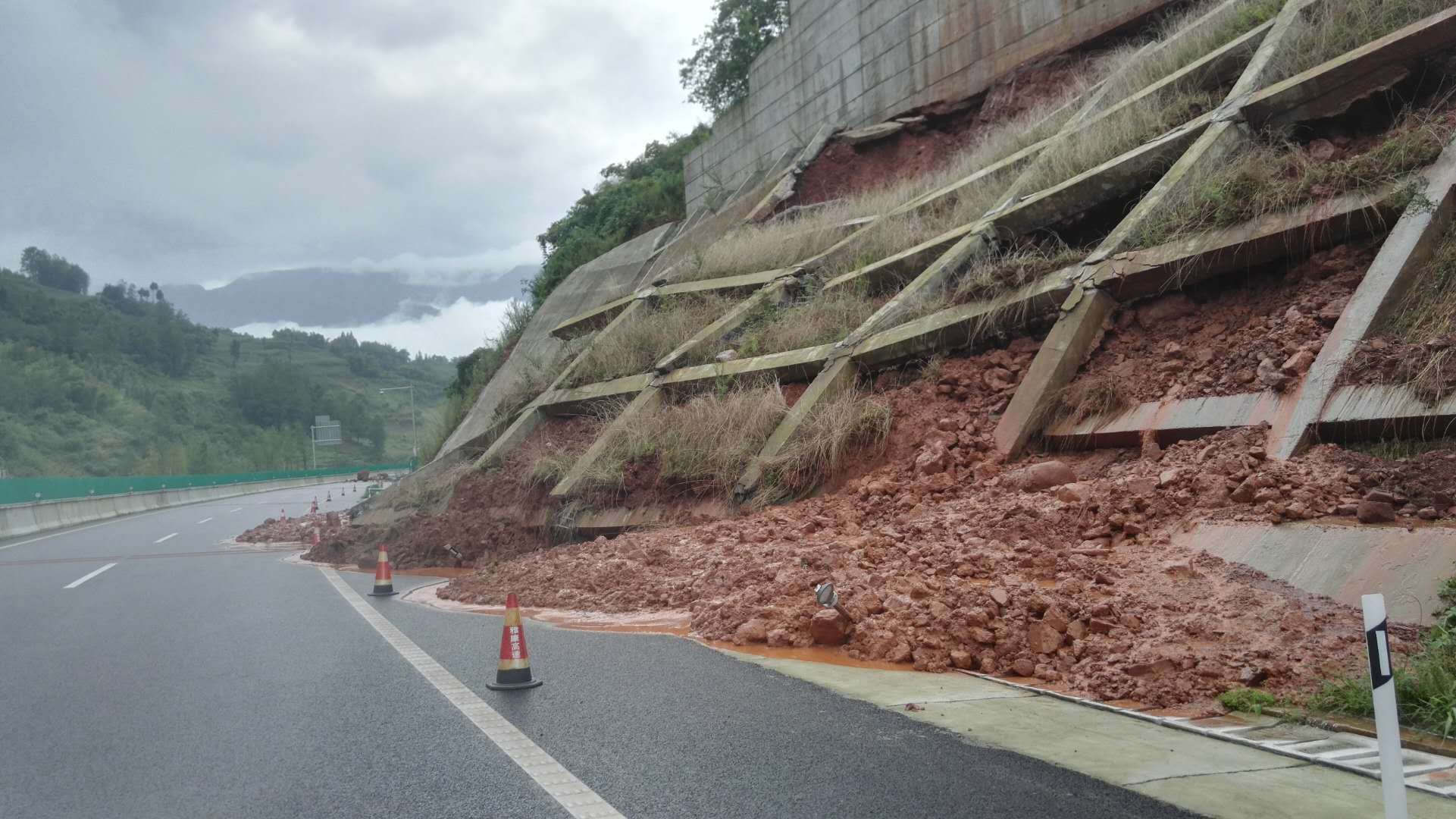

  边坡倾斜振动监测系统能实时监测边坡的倾斜和振动情况,并根据采集到的数据自动判断出边坡的稳定性,从而采取相应措施,如进行边坡加固处理等。该系统广泛应用于高速公路、铁路、地铁、隧道等工程中,同时也广泛应用于滑坡、崩塌等地质灾害的监测与预警。

  边坡倾斜振动监测系统一般由以下几个部分组成:

  一、水平位移传感器

  水平位移传感器用于监测边坡的水平位移,传感器主要包括:钢尺、水准仪、水平尺、测斜管等,目前应用较多的是钢尺,它可以进行定点和长期监测。

  在实际应用中,钢尺受外界因素的影响比较大,稳定性较差,测量精度不高。水准仪和测斜管都是属于非接触式的测量仪器,它们具有精度高、稳定性好的特点。但是水准仪和测斜管都属于线性传感器,在实际应用中会受到外界环境因素的影响,稳定性较差。

  二、振动传感器

  振动传感器是用来监测边坡在振动过程中的加速度。该系统中,振动传感器一般选择加速度计或磁致伸缩式传感器,安装在边坡一定的区域内,用于监测边坡的振动情况。

  磁致伸缩式传感器是利用铁氧体磁环(也称磁致伸缩片)作为敏感元件,当其受到振动时,磁环中的磁通量发生变化,导致其在内外磁场作用下发生位移,产生位移信号并通过发射电路传输到远端。

  三、数据采集传输部分

  边坡倾斜振动监测系统可以选择无线或有线传输两种方式,在实际使用中,应根据监测的范围和监测目的,合理选择数据采集传输方式。无线传输方式可采用 GPRS、4G/5G网络等,有线传输方式可采用光缆、超五类以上的双绞线等。

  1.无线传输:一般选择 GPRS网络或4G网络进行数据传输,该方式可实现数据实时传送、自动上传。

  2.监测数据可以选择使用4G/5G网络进行无线或有线的方式进行数据传输。

  3.监测数据可以选择使用光纤、超五类以上的双绞线等进行数据采集传输。

  四、数据处理分析部分

  根据数据采集传输部分传输过来的数据,采用常规的数学模型(如线性模型、指数模型等)进行数据分析,得到边坡的位移、振动等相关数据,通过分析结果判断边坡是否处于稳定状态,是否需要采取相应措施进行加固。

  五、远程监测预警系统

  该系统由远程监测预警中心和自动采集终端两部分组成。远程监测预警中心由数据采集分析单元、数据传输单元、远程控制单元和辅助监控单元组成,能够实现对边坡倾斜振动进行远程监测预警。

  自动采集终端是通过4G/3G/2G无线网络实现对监测点的实时采集,并将数据实时传输到监测预警中心。数据处理分析单元根据采集到的数据,通过数据模型进行计算分析,判断边坡是否处于不稳定状态,并及时发出报警信息。
