水闸控制系统的组成结构

2023年10月30日 14:10

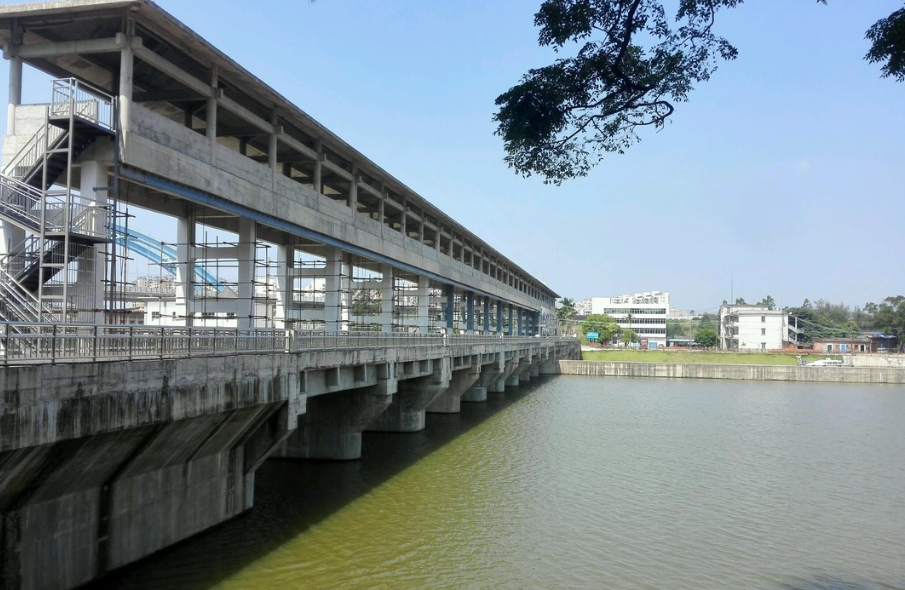

  水闸是一种对水位进行控制的设施,是水利工程中的重要组成部分,主要用于调节水位,为其他工程提供灌溉和排水用水。水闸控制系统主要由闸门、自动控制设备、安全监测设备以及监控中心等组成。

  在实际的工程中,水闸控制系统所实现的功能是多方面的。为了提高水闸控制系统的可靠性和可维护性,通常在闸门和自动控制设备上采用多种类型的传感器或检测元件,并将各种测量信号转换成电信号,通过一定的通信手段,实现对水闸系统的监控。

  一、闸门

  闸门是水闸控制系统中的重要组成部分,它直接关系到水闸能否正常运行。闸门主要包括门叶、主梁、横梁、副梁及启闭机等组成。其中主梁由多个构件组成,主要用于承受门叶在水压力作用下的水压力和作用在横梁上的水推力。

  二、自动控制设备

  自动控制设备是水闸控制系统中的重要组成部分,其主要由传感器、执行机构和电源组成。当传感器采集到信息后,通过控制电路对执行机构进行控制,使闸门按照设计要求动作。

  在水闸工程中,采用了多种类型的传感器,如水位传感器、流量传感器等。在闸门上安装了角度、高度和位移传感器等,用来测量闸门的水平位移、倾斜角度以及位移量等数据。水闸自动控制设备不仅可以实现对闸门的开闭、角度以及位移等数据的采集,还可以完成其他功能。

  三、安全监测设备

  在水闸的运行过程中,为了保证水闸的安全运行,需要对水闸进行监测。通常采用自动化仪器和传感器来完成这一工作。自动化仪器有温度、湿度、压力、流量等传感器,以及用于监测结构应力、位移的应变计和应变仪。

  传感器是一种用来检测被测量状态变化的物理量,是自动化仪器的核心组成部分。传感器作为信息的载体,一方面,可以为自动化仪器提供被测量状态变化的信息;另一方面,还可以对所获取的信息进行分析处理,以达到控制目的。由于水闸工程的复杂性,不同的监测内容需要使用不同类型的传感器来完成。因此,在选择传感器时应根据水闸工程的具体情况来选择合适的传感器。

  四、监控中心

  监控中心一般由计算机、服务器、打印机等设备组成,并配有相应的软件系统。它是整个水闸控制系统的核心,它根据现场的实际情况和实时监控要求,实现对现场设备的操作、显示、记录和报警等功能。通过监控中心,用户可以实时地了解现场情况,对发生的故障或异常情况及时进行处理和记录,并将处理结果及时反馈给用户。同时,监控中心还可以对现场设备进行远程控制,并将现场控制信息通过网络传输到监控中心,为管理人员提供决策支持。

  以上是有关水闸控制系统的一些基本组成结构,在实际应用中,可以根据工程具体情况进行调整。
