- 商品名称: 轨道自动测流车（型号：HC-YT9000）
- 商品编号: HC-YT9000
渠道断面流量自动化测站以渠道断面流量自动巡测车为核心，配置旋桨式流速仪、铅鱼、通信终端、智能供电系统、安防系统、视频监视系统，实现明渠、河道、灌区等水位流量信息的自动采集和传输。适用于全国大部分灌区干渠测量。
1、设备介绍
轨道自动测量系统结合PLC自动化技术、计算机及无线数据传输技术。系统组成包括：渠道断面自动测流车、远程控制管理软件。
该系统可测量水位、水深、分层流速等多个参数,通过内置模型自动计算断面流量,使用GPRS无线网络将测量数据上传到控制软件,同时具备自主充电、自动启闭测流房卷帘门等功能,实现了真正意义上的无人值守和全自动测量。
系统建设时在渠道断面架设测桥、轨道。轨道上根据渠道断面宽度确定测量垂线位置及个数。启动测量时，测流车行至测点，进行水位、水深（淤积厚度）测量， 并实时反馈测量数据及测量状态。测流车下放流速仪到固定深度进行单点流速测量或分层流速测量，测量完成后行至下一个测点进行测量。所有测点测量完成后，测流系统结合水位数据计算每个垂线的部分平均流速和部分面积，计算部分流量，将部分流量累加即为断面总流量。
轨道式断面自动测流巡测车又分上轨道行走和下轨道行走。支持旋桨流速仪、电磁流速仪、超声流速仪等 多种流速测量传感器、支持拉绳式水深测量和压力式水深测量。
2、设备应用方向
渠道断面流量自动化测站以渠道断面流量自动巡测车为核心，配置旋桨式流速仪、铅鱼、通信终端、智能供电系统、安防系统、视频监视系统，实现明渠、河道、灌区等水位流量信息的自动采集和传输。
适用于全国大部分灌区干渠测量。

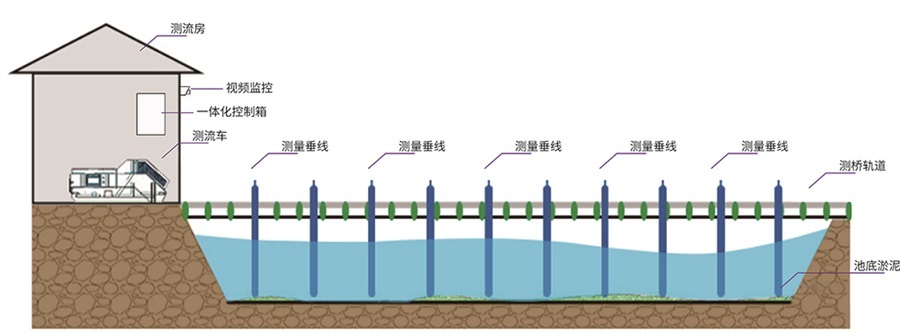

3、系统示意图
4、设备优势与特点
♦ 具备在切断交流电的情况下独立运行,不影响流量测量。
♦ 具备测量触底装置，能够完成河道断面水深及淤积深度测量。
♦ 具备有倾角、水平修正功能,精确完成水深测量。
♦ 具备独立自动测量水位功能。
♦ 具备存储单元功能，能够存储测流数据，避免因网络传输及电力供应中断时造成数据丢失。
♦ 具备有电子器件全部采用防水防潮设计，金属结构全部防锈蚀处理或为不锈刚材质。
♦ 具备有漏电保护及稳压和保护装置，避免了充电时因电压过高，损毁测流车。
-
-

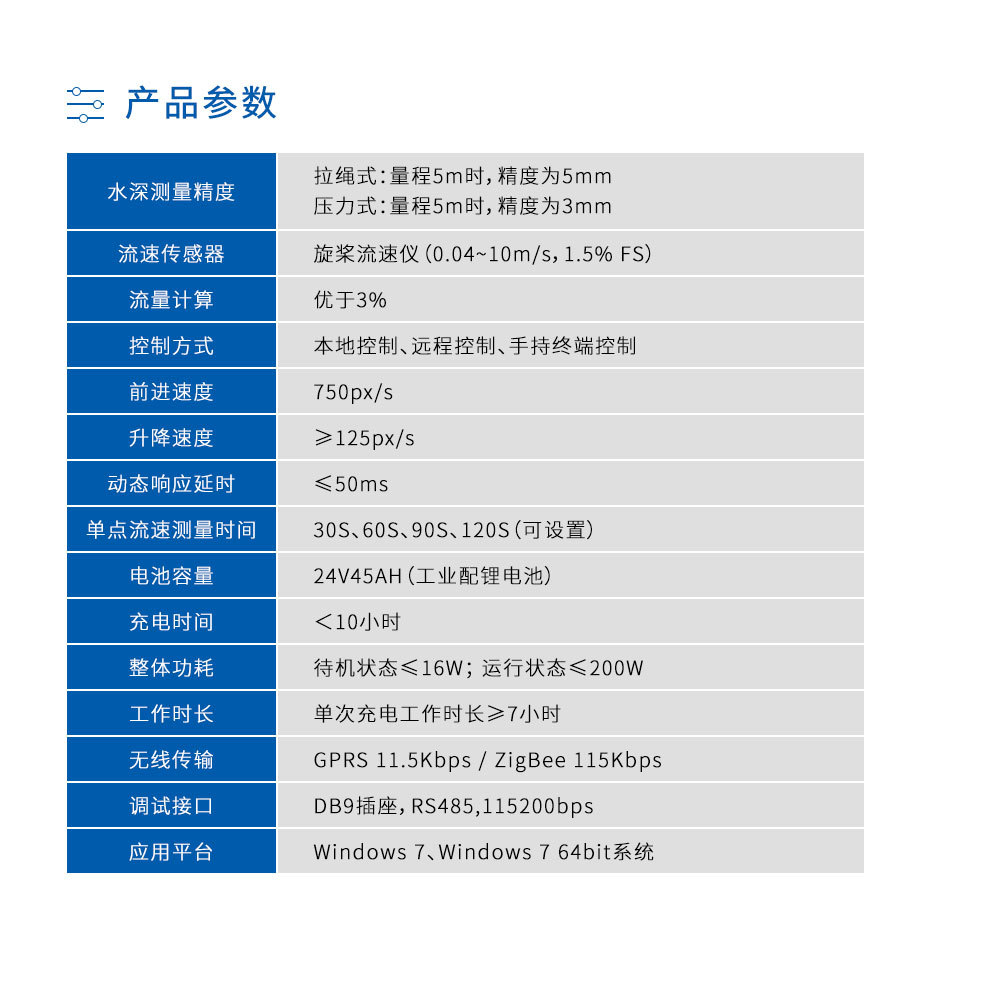

产品参数
- 标准电源
- 相对湿度
- 功耗
- 重量
- 工作温度
- 防护等级
-
-
