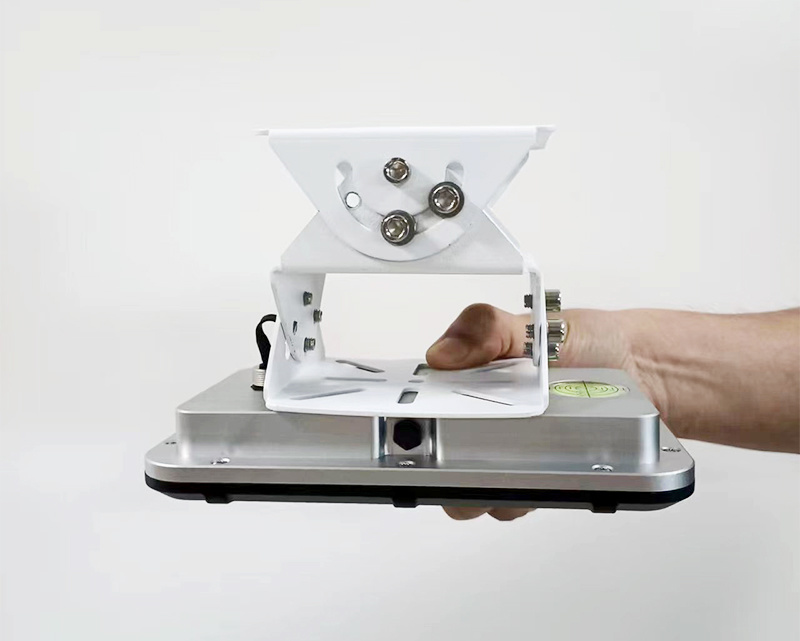

平板雷达水位计(型号:HC-LD100-S)


平板雷达水位计是通过探测水面与雷达传感器之间的距离来换算出水深的;采用阵列式天线发射24GHz调频连续雷达波,照射目标并接收其回波,获得水面至电磁波发射点的距离、距离变化率、方位等信息。设计简便轻巧,适用于湖泊、河道、水库、明渠、潮汐等水位监测,也适合市政窨井内的水位监测。
  • 产品介绍
  • 参数
  • 技术参数
    • 商品名称: 平板雷达水位计(型号:HC-LD100-S)
    • 商品编号: HC-LD100-S

    平板雷达水位计是通过探测水面与雷达传感器之间的距离来换算出水深的;采用阵列式天线发射24GHz调频连续雷达波,照射目标并接收其回波,获得水面至电磁波发射点的距离、距离变化率、方位等信息。设计简便轻巧,适用于湖泊、河道、水库、明渠、潮汐等水位监测,也适合市政窨井内的水位监测。

     1、设备介绍



      本产品是一款用于地表水液位监测的非接触式平面雷达水位计,基于精确测量的电磁波测距技术。传感器发射电磁波照射水面并接收其回波,由此获得水面至电磁波发射点的距离、距离变化率(径向速度)、方位、高度等信息。
      设备属于测距雷达在水位测量领域的创新应用,实现了水位高精度(毫米级),体积小,量程大(30m),精度可靠,信息稳定,安装简便,免维护的技术跨越;相对于传统的喇叭式水位计具有更大功能提升。
      主要结构包括:发射机、发射天线、接收机、接收天线、信号处理、变送单元、电源模块、数据录取设备、抗干扰等辅助设备。




    2、设备应用方向



      适用于江水水位,明渠水位,水库坝前、坝下尾水水位监测,也可用于山洪,防汛,塔井水位监测,特别适合自动水位监测系统,城市供水,排污水位监测系统。

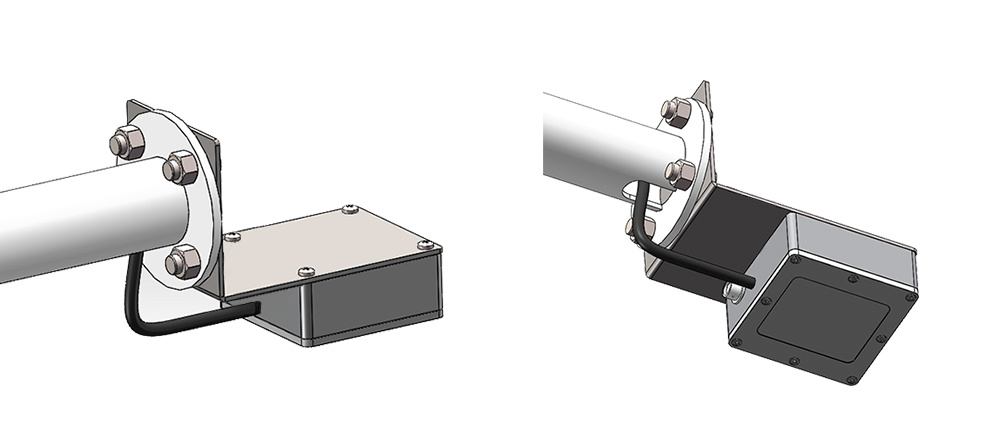

    3、安装示意图



    4、设备优势与特点



      ♦  雷达水位计采用高达80GHZ的发射频率,因而具有:
      ♦  非接触式测量,无机械磨损
      ♦  体积小、重量轻、成本低、寿命长、方便安装
      ♦  波面大、能量大、测量点多、大大提高了测量精度和可靠性
      ♦  几乎不受腐蚀、泡沫、大气中水蒸气、温度和压力变化的影响
      ♦  无人值守,全天候,功耗低,免维护
      ♦  信噪比高,即使在波动的情况下也能获得更优的性能
      ♦  测量范围最大可达30m,满足大部分测量环境
      ♦  发射功率低,无污染,对人体和环境无害

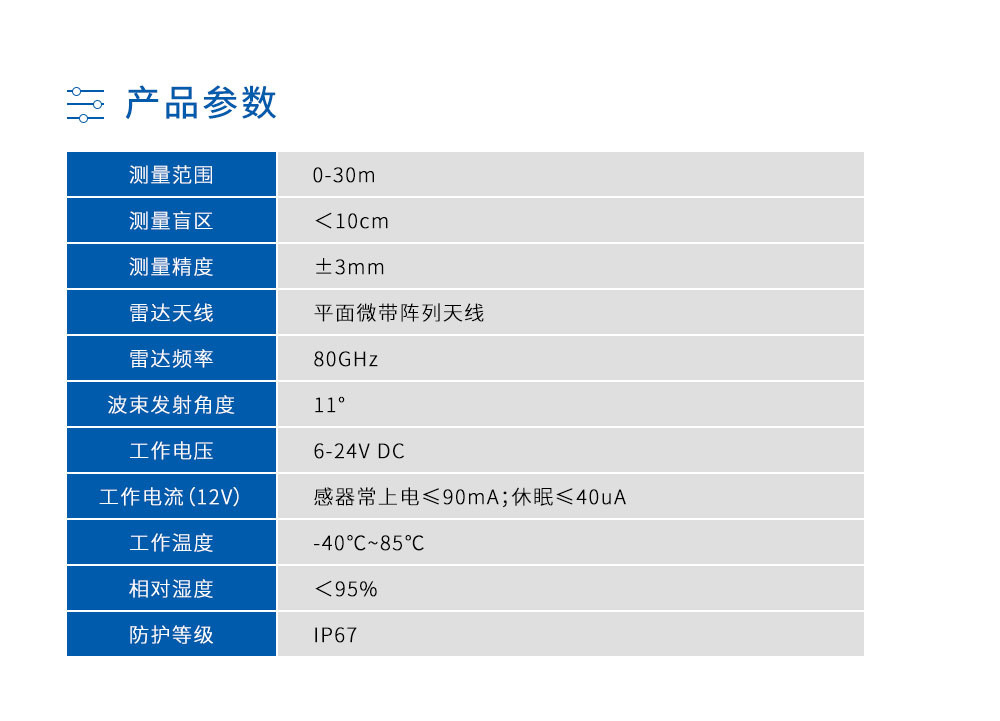

    • 产品参数

      • 标准电源
      • 相对湿度
      • 功耗
      • 重量
      • 工作温度
      • 防护等级
