时差法超声波明渠流量计


时差法超声波流量计是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于灌区、水利、化工、电力、冶金、矿山等行业。生产和检定标准依据国家《速度式流量计》检定规程JJG198-1994。
  • 产品介绍
  • 参数
  • 技术参数
    • 商品名称: 时差法超声波明渠流量计
    • 商品编号: 型号HC-CS9080

    时差法超声波流量计是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于灌区、水利、化工、电力、冶金、矿山等行业。生产和检定标准依据国家《速度式流量计》检定规程JJG198-1994。

     1、设备介绍

            声学时差法流量计基于流速面积法测流原理。声波在静水中传播时,有一恒定的速度。此传播速度会随水温、盐度、含沙量的变化发生一些变化,但当水流状况一定时,此传播速度是一定的。顺水流传播时,实际传播速度为声速加上水流速度;逆水传播时,实际传播速度为声速减去水流速度。在断面上、下游二固定点之间,声波顺水和逆水传播有传播时间差,测出时间差就能测得水流速度。用这种方法测量水流速度称为“时差法”。
           声学时差法流量测流系统由一组(或几组)声学换能器、主机、信号电缆和电源组成。
           声学换能器接收测流控制器的指令发射声脉冲,并将接收到的声脉冲信号传送到测流控制器。测流控制器收集声脉冲在水中的传播时间、水位数据,通过传播时间差计算出水层平均流速,再结合过水断面面积和断面平均流速,从而得出断面流量。声学换能器内可以装有水位传感器,可同时将测得的水位数据传送给主机,也可以接入其它符合要求的水位计。





    2、设备应用方向

          时差法流量计可以用于各种河流,在渠道、管道上应用得更好。在天然河流上,需要较准确的流量自动测量时,应首先考虑使用这类流量计。流态紊乱,有正逆流的感潮河段也可以用此方法,它的实际使用范围很广。




    3、安装示意图







    4、设备优势与特点

      ♦ 时差法测速时接收的是另一换能器发射的声波信号强,接收判别处理正确;

      ♦ 时差法直接测量的是声脉冲在水中的传输时间,比较容易准确测量;

      ♦ 时差法的声道和测流断面斜交,横过了整个断面,测流数据更准确;

      ♦ 主机可安装于墙面、仪表箱、配电箱内,防护等级达到IP65,适用于大多数通用现场;

      ♦ 换能器可以带水安装;

      ♦ 适用各种河道、渠道、圆管、涵洞、非规则断面等45度角断面流速流量测量;

      ♦ 每个声道独立的智能测量模块确保多声道测量的快速准确稳定;

      ♦ 主机配备多种接口可以接入各种RTU或者液位计等设备;

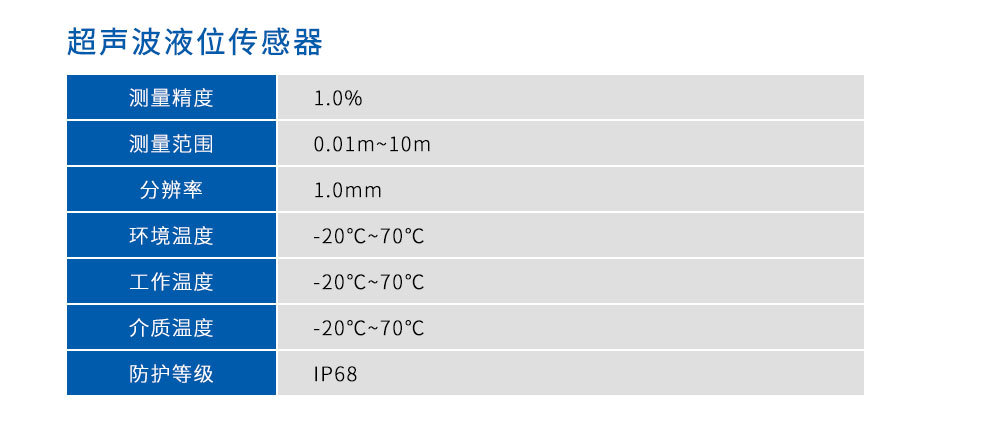

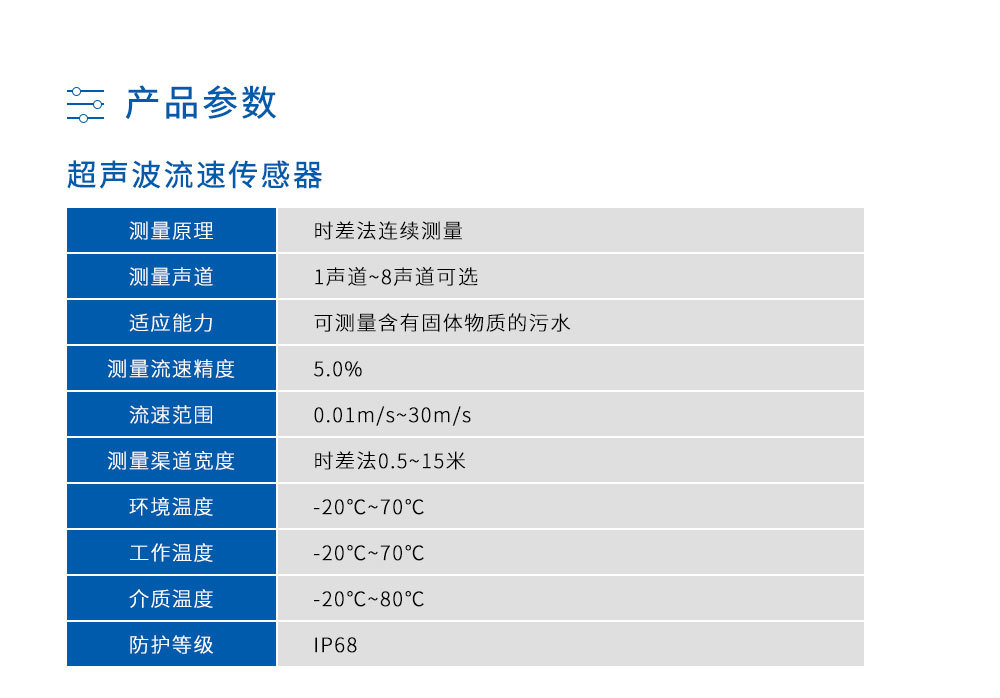

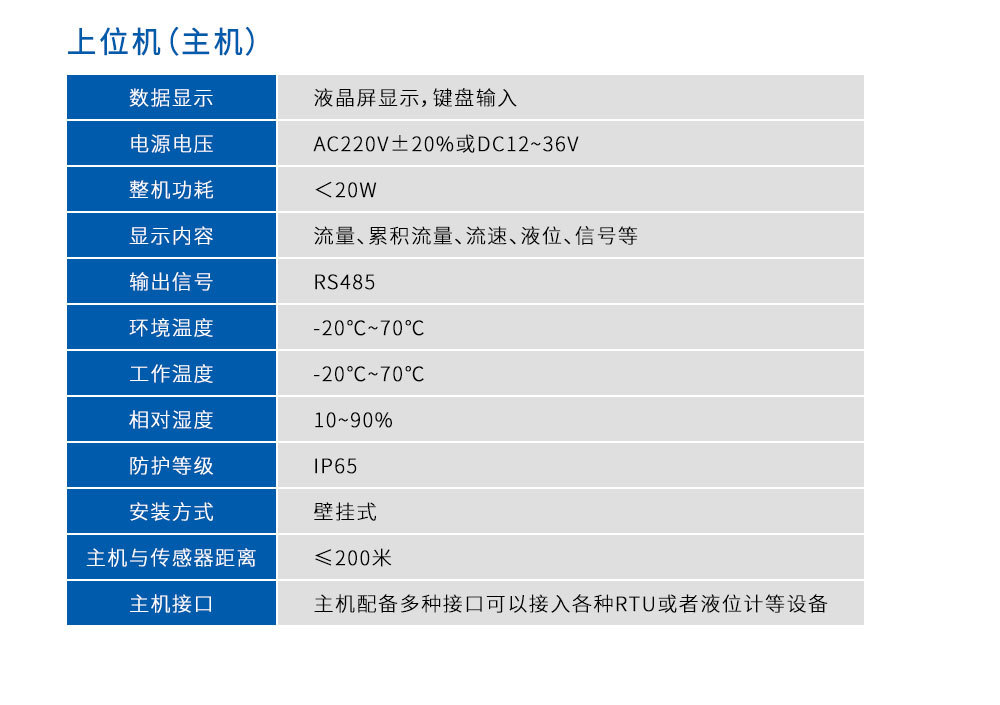

    • 产品参数

      • 标准电源
      • 相对湿度
      • 功耗
      • 重量
      • 工作温度
      • 防护等级
  •
