(1)市区低洼地段：雨量、视频、积水深度、积水面积、可见度监测;

(2)泄洪道：流速、流量、水位监测;

(3)排水口：流速、流量监测。

城市排水管网系统是重要的城市基础设施,也是城市水污染防治和城市排渍防涝的骨干工程,对消除和减少城市道路积水,合流制管道溢流等内涝灾害发挥着重要的安全保障作用.建立城市排水管网系统模型的目的是模拟或预测系统中各部分的水流状况,以便对排水系统进行管理和控制。

在城市中的下穿隧道，以及低洼路段设置LED显示屏，能够简单明了的提醒路人注意水位安全，并能将数据传回智慧城市平台，为城市防汛提供数据支撑。

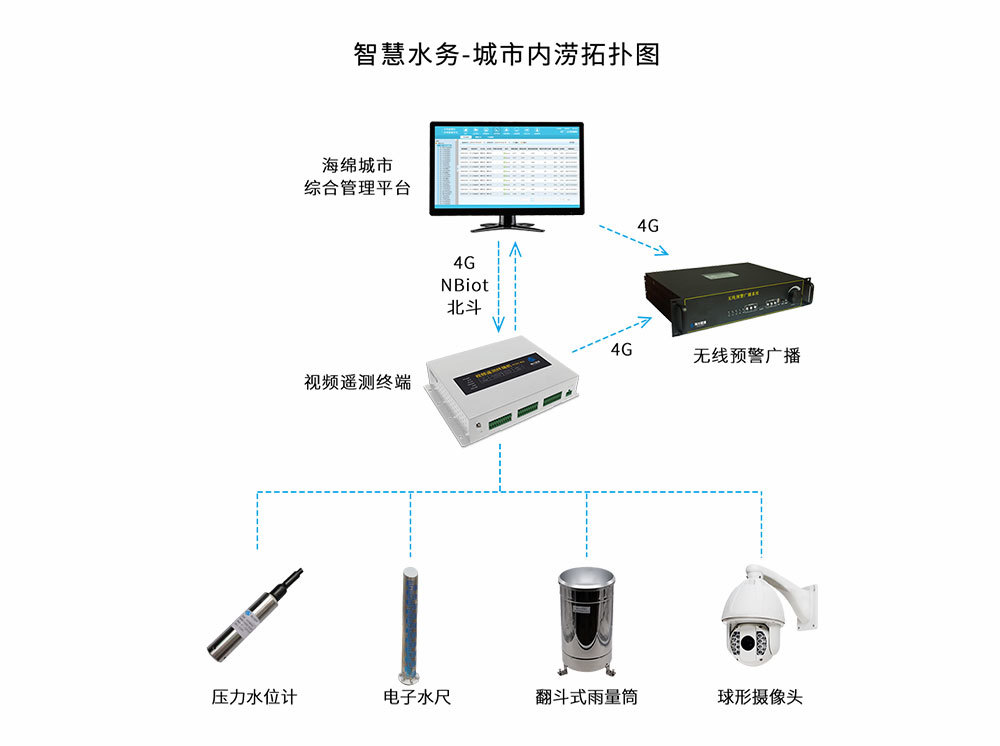

3.1、系统拓扑图

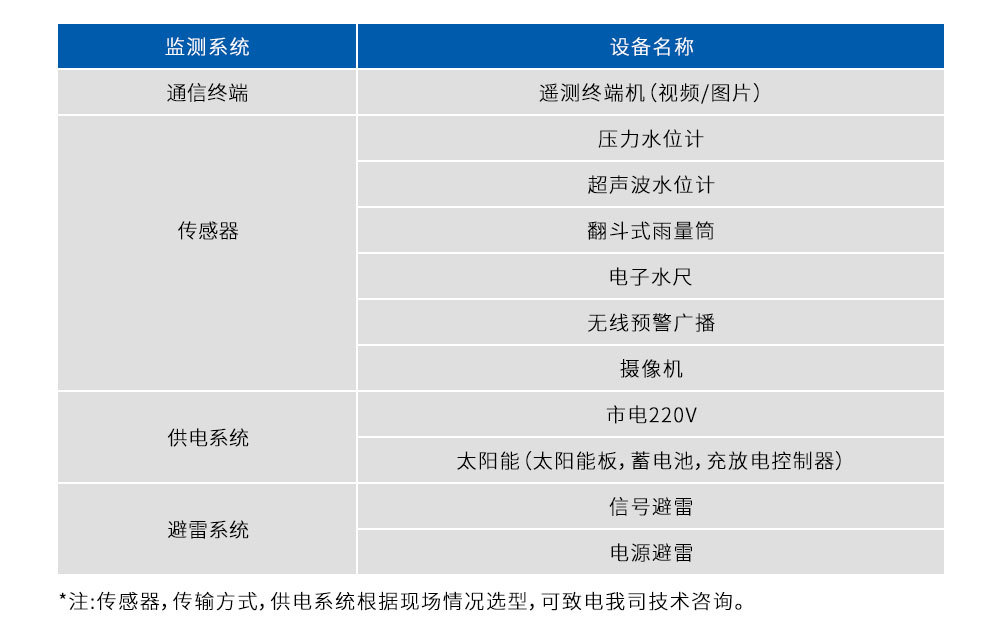

3.2、硬件系统

♦ 具有在线采集和安全监测管理分析两个模块，安全监测管理分析模块具备基础资料管理、各项监测内容实时显示发布、图形报表制作、数据分析、综合预警等功能。其中数据分析部分。包括各项监测内容趋势分析、综合历史数据分析等内容;

♦ 多级管理平台工作模式，可实现防汛积水安全监测信息在监测中心站、多级管理与信息共享;

♦ 实时显示各个监测点的监测数据，并可以图表等形式直观显示各项监测、监控信息数据的历史变化过程及当前状态;

♦ 设置预警参数，能及时发出预警信息(声音报警、系统动画闪烁警报、短信预警);

♦ 具有远程登录、远程访问、远程管理、远程控制和运行软件远程维护功能;

♦ 历史报警记录查询:报警类型、区域名称、报警时间，报警期间最大值及时刻、每次报警期间的坐标及时刻及时间;

♦ 中心站应对每个系统采集数据或报警数据进行存储备份;

♦ 数据自动采集功能;

♦ 雨量监测功能;

♦ 水位监测功能;

♦ 流量监测功能;

♦ 视频监控功能;

♦ LED大屏展示功能。

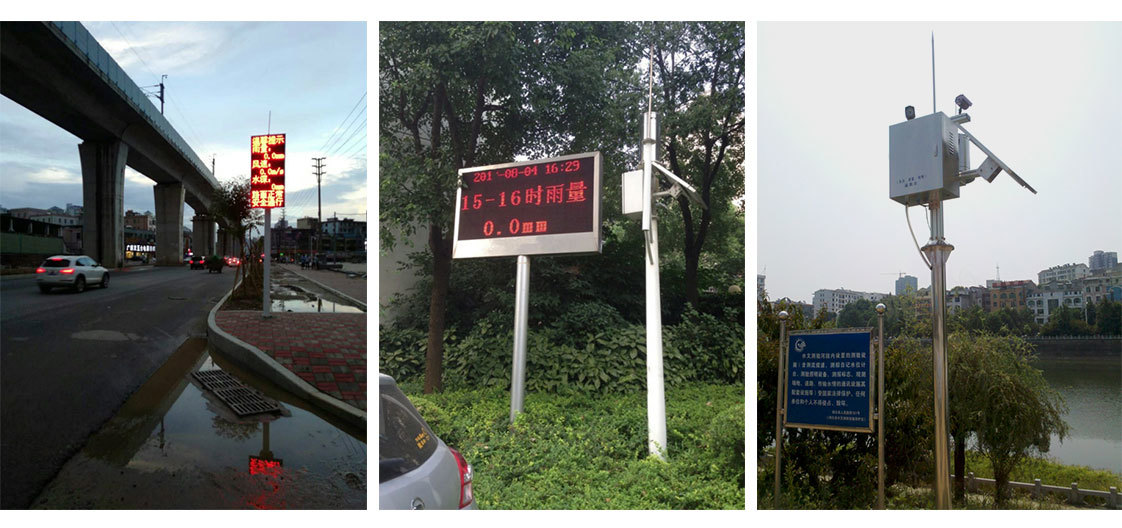

现场城市立交桥下LED屏，雨量，水位等要素联动展示：
