闸门控制测流系统


一、应用场景



(1)灌区闸门测流控制;

(2)渠道闸门测流控制;

(3)河道闸门测流控制;

(4)其他


二、需求分析



借助于物联网技术,实现闸门本地和远程启闭的自动化控制,同时可接入渠道水位、流量、或者现场图像完成数据的无线上传,使得远程操作更加可视,达到无人值守、合理调度分配,同时实现对水位计量和收费管理。


三、系统组成



3.1、系统拓扑图

3.2、硬件系统

3.3、软件系统

(1)软件同时支持通过4G、短消息、光纤网络等方式·同现场终端通信。

(2)支持浏览器、客户端软件登录网络(局域网、因特网)访问系统。

(3)实时监测所有站点数据,并可选择需要的显示项目。

(4)闸门设置:显示和控制当前监测站的闸门,包括闸门开度、闸门相对位置和绝对位置的控制。

(5)闸门维护:显示和设置当前监测站的测流数据率定系数,水位标定系数,数据传输等。

(6)软件模块设计,主要包括系统信息管理、测点信息管理、实时在线监测、历史记录管理、报表曲线分析、日志管理等功能模块。

(7)系统软件支持SQL数据库,可存储不少于三年的各种历史数据,数据存储间隔可设置。

(8)软件良好扩展性、兼容性和开放性,可为系统后期扩展升级、向其他相关平台系统提供数据共享服务和提供规范性接口。

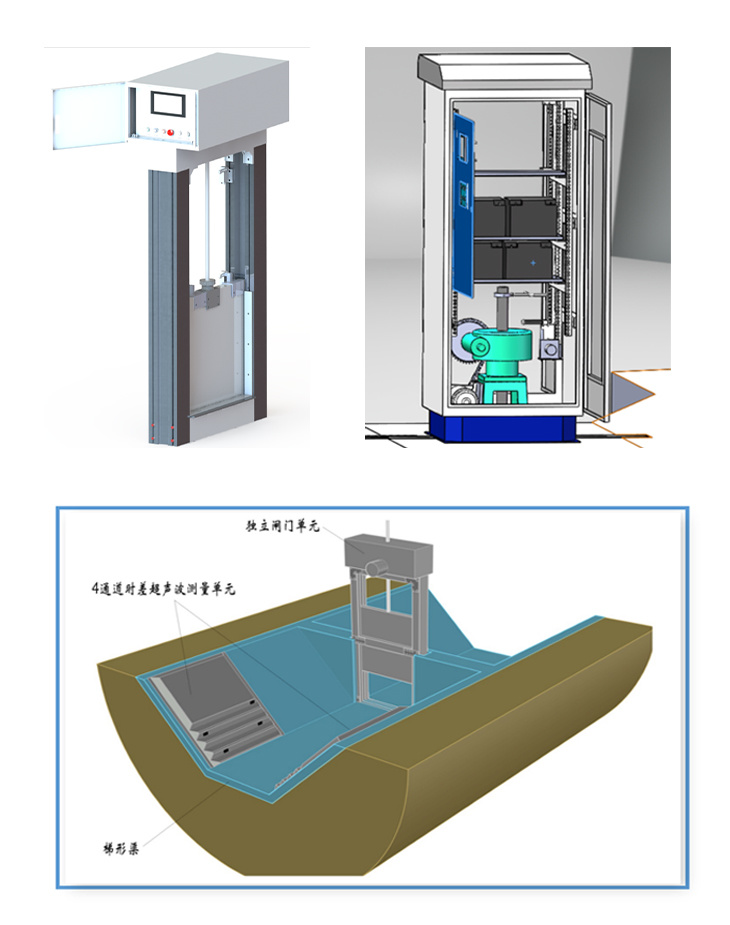

3.4 安装示意图




四、系统特点



♦ 闸门控制系统产品化、单元化设计、高度集成、产品一致性;

♦ 多个典型功能模块灵活拼接模式,系统的外形、形态、供电方式不影响系统结构;

♦ 测控终端采用7寸触摸屏,交互效果好,操作方便;

♦ 金属材质操作按键模块,寿命长,质感好;

♦ 集中控制器,高集成,便于维护,灵活适配各种闸门信息化场景;

♦ 电机驱动器,控制电机正反转,实时监测电机电流,具有过流保护功能

♦ 兼容直流电机和交流电机的运行控制;

♦ 兼容多种控制方式:手机/PC端远程控制、本地触摸控制、本地按键控制、LoRa手持终端控制、手摇控制;

♦ 兼容多种测流方式,实现流量计量

♦ 兼容市电供电和太阳能供电

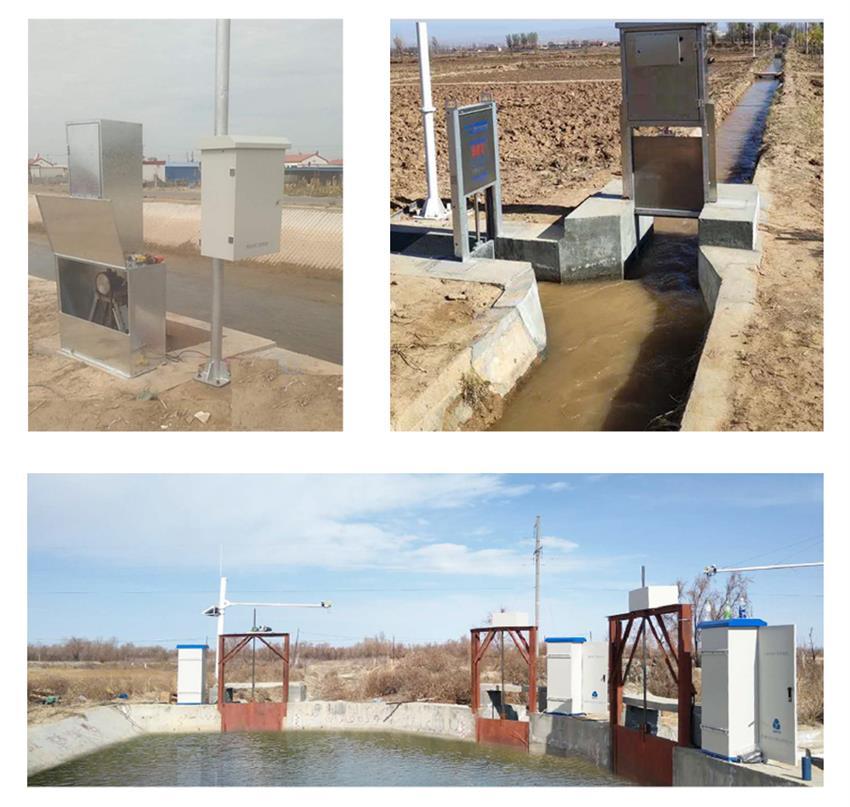

五、应用效果
